2009年04月30日

小型コアレスモータ dNaNo

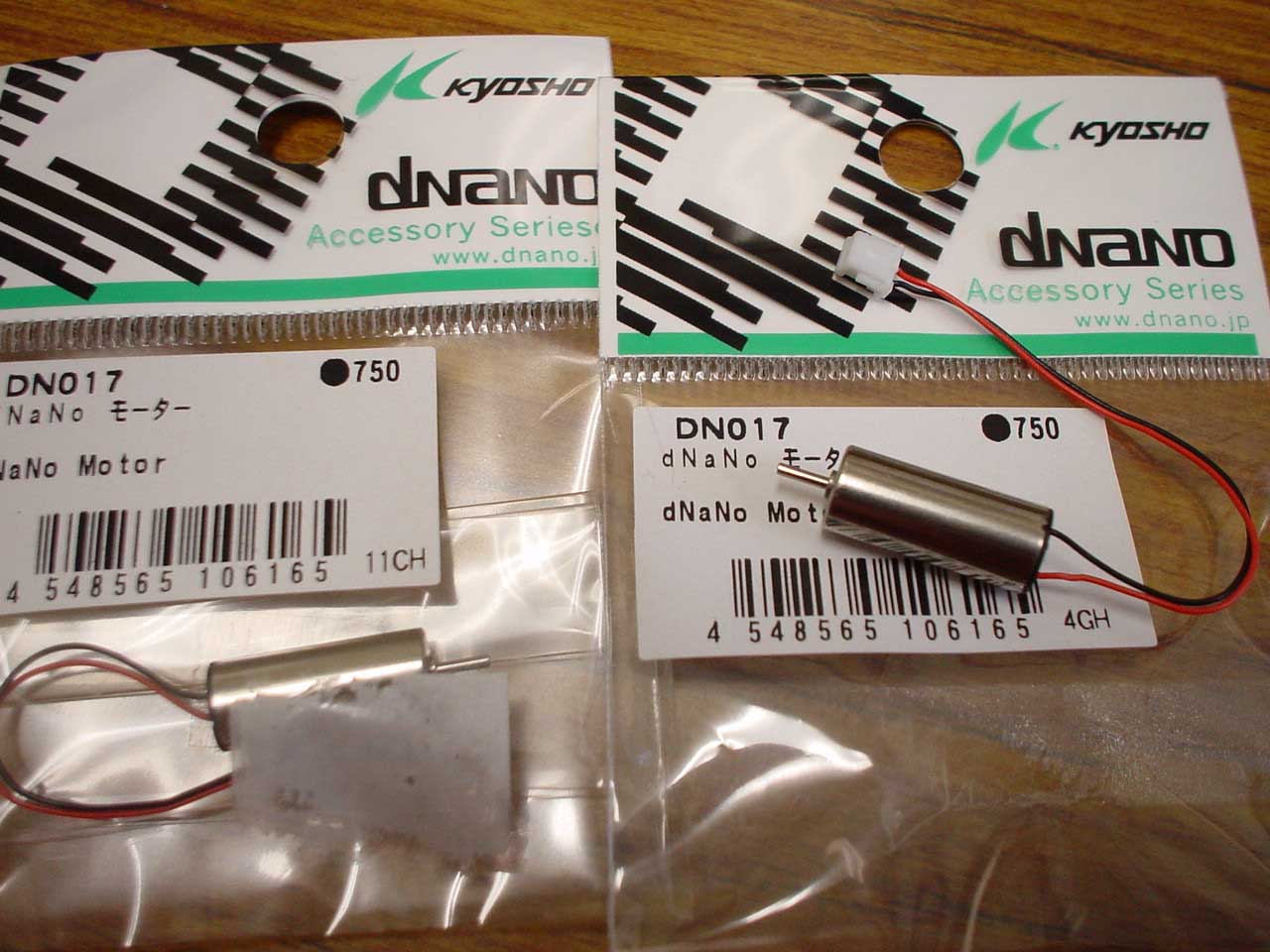

dNaNo用のモータがコアレスモータらしいので買ってみました.
思ったより小型です.軸も細いしピニオンも無し,さてどうしよう...

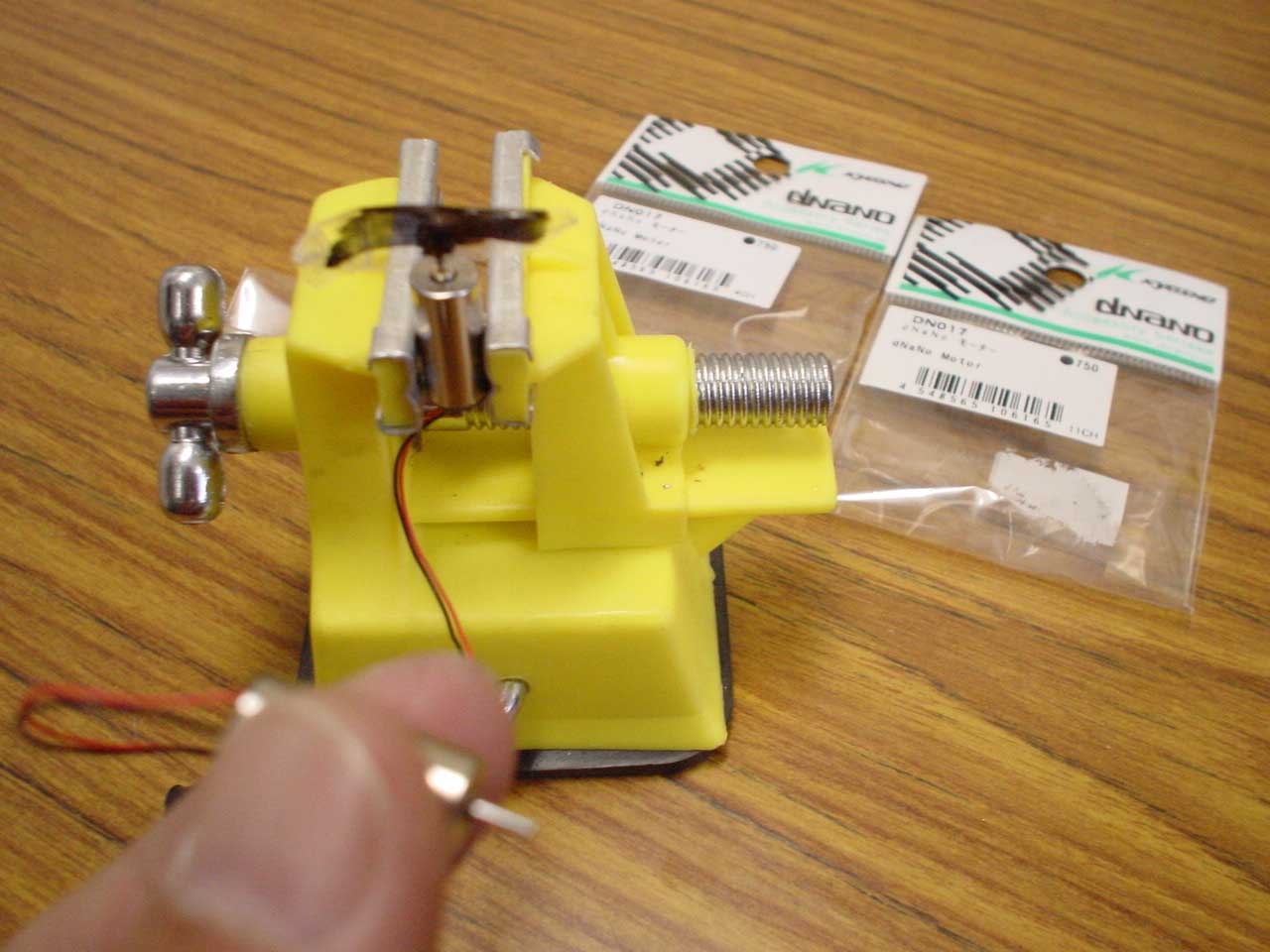

とりあえず,つないで回してみました.片方を回すともう一方もよく回ります.


その動画



【Dnano】スターターパック KYOSHO/京商(RC)(ディーナノ)

京商 dnano オートスケールマクラーレン F1 GTR #59国際開発 完成ボディ
京商 dNaNo (ディーナノ)No.32304R フェラーリ F40(レッド)コンプリートシャーシ(スターターパックが必要です) 全長 約112mm
posted by cpu4edu at 10:59| Comment(0) | 日記

ジャパンロボテックのエンコーダ付モータ

エンコーダを動かしてみました.
ピンNo.
1 Vcc DC5V 橙
2 GND    青
3 DC12V(-) 黒
4 DC12V(+) 赤
5 B相    黄
6 A相    白
のようです.
エンコーダ出力はオープンコレクタなのでプルアップが必要.

テスト接続↓


波形↓



12パルスエンコーダ付DCモータ(RDO-29BMA)
posted by cpu4edu at 10:57| Comment(0) | 日記

2009年04月20日

北陽電機 レーザ式測域センサ UHG-08LX

昨年度末に購入したのをやっと動かしてみました.
DC12VをつないでUBS接続して,ドライバとサンプルをダウンロードして動作確認.

こんな感じでサンプルが動きます↓


手をかざすと,指の間隔までバッチリ取れます↓


動画はこちらー>UHG-08LX

楽天から,4mまでのセンサが購入できます↓

☆ 2009-03-17 北陽電機 レーザ式測域センサ URG-04LX
posted by cpu4edu at 10:55| Comment(0) | 日記

2009年04月17日

電子回路の講義中に演習

電子回路の講義を持ってるのですが,話ばっかりじゃつまらないので,
講義中に演習を入れてます.
このくらいの部品を全員に約1000円で購入してもらいます↓


一人分の部品↓ あとデジタルテスターも前の学年で製作してるので持ってきてもらいます.


学生さんは課題をブレッドボードで製作↓


今日作ったのは,タイマーIC 555でLEDの点滅回路.


抵抗値を変えて,圧電ブザーも鳴らせます.

posted by cpu4edu at 10:52| Comment(0) | 日記
